Eier	RE-leder Teknisk drift, Elin Rønningen Hekne
Avdeling	Park



---

Innledning

Hvert år utvikles eller rehabiliteres grøntanlegg i Ringsaker kommune. For å kvalitetssikre beplantning og fremtidig skjøtsel er det utarbeidet retningslinjer for krav som stilles til slike anlegg og installasjoner. Disse retningslinjene er ment som et hjelpemiddel for prosjektledere og entreprenører for at det tidligst mulig kan etableres og sikres gode bærekraftige løsninger.



Krav til entreprenør

Entreprenør skal dokumentere å inneha grøntfaglig kompetanse ved utføring av arbeid med grøntanlegg i Ringsaker kommune.



Planlegging og etablering av grønt anlegg.

Ivareta eksisterende vegetasjon.

Det skal alltid gjøres en faglig vurdering av eksisterende vegetasjon for å kartlegge om denne har en fremtidig verdi. Det skal i denne prosessen tas hensyn til vekstbetingelser i anleggsfasen og livspotensiale i forhold til eksisterende og fremtidig slitasje for den respektive vegetasjonen.

På områder som er nedslitte og som skal ivaretas skal det iverksettes rehabiliterende tiltak som følger:

• Tilså gress, fylle etter jord i rotsonen,
• Gjødsle og eventuelt kanalisere ferdsel i området for å forhindre at vegetasjonen dør.
• Utarbeide marksikringsplan som beskriver organisering og tiltak for bevaring av vegetasjon og naturgrunnlaget i bygge- og anleggsområdet.
• Det skal også tas en vurdering av tilgrensende områder for å få en estetisk overgang og en helhet fra prosjektetgrense, til omkringliggene vegetasjon.



Planlegging av byggeprosessen

Grøntarbeider skal planlegges og utføres i henhold til NS 3420-K.

Brakker, lager, maskiner skal plasseres på fremtidige p-plasser, snuplasser og vegareal. Det skal ikke kjøres unødig på naturarealer.

Vegetasjon som grenser inn til et anleggsområdet, skal skånes ved at det gjøres avgrensinger som hindrer unødig skade og legge til rette for etablering av en sammenhengende struktur. Under hele anleggsprosessen skal vegetasjonen kontrolleres og vedlikeholdes.

For å unngå soppskader på fasader skal det ikke anlegges grøntanlegg inntil husvegg eller festet på fasaden på bygg. For å unngå oppblomstring av soppsporer og mikrober, skal det tas spesielt hensyn til beplantning  foran inntaksrister til ventilasjonsanlegg.

Ved plasseringer av bed og beplantning skal man unngå arealer som potensielt vil benyttes til ake/skli område, snøopplagringsplass eller området som et spesielt utsatt for snø.

Plan for grøntareal skal være godkjent av Ringsaker kommune v/Teknisk drift før oppstart.



Sikring av trær

Trær skal ikke påføres barkskader, skader i rotsonen/kuttede røtter, komprimering av jord, avrenning av olje/kjemikalier, drenering eller senking av grunnvannsstanden.

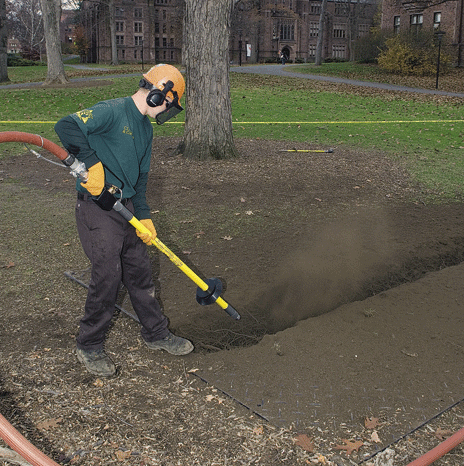

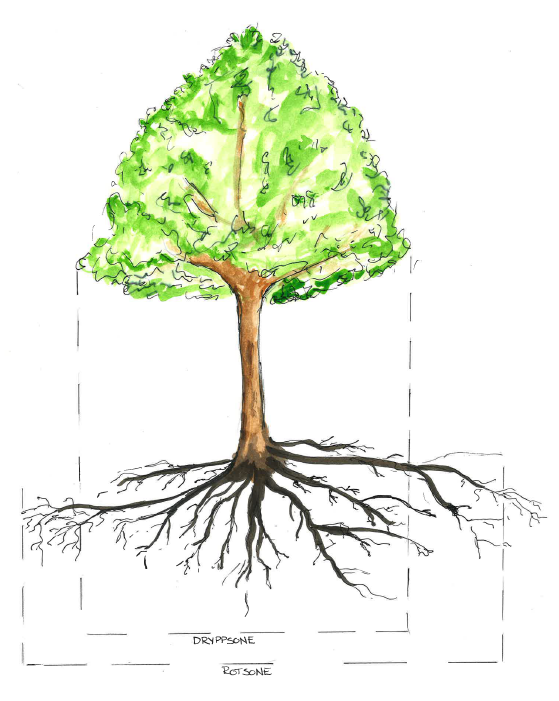

Dersom eksisterende trær skal bevares, skal det IKKE, graves innenfor treets ”dryppsone”. Dvs. Trekronens diameter. Dersom dette er uungåelig, skal det graves for hånd. Alternativt kan man presse rør under røttene, vakuumssuge, eller bruke luftspade.

Røtter må dekkes til, vannes og ikke eksponeres for sol eller vind.

Ved flytting av trær, skal trærne beskyttes mot sol, tørke og vind. Trærne skal flyttes slik at ikke bark, greiner eller hovedrøtter blir skadet. Dersom trærne må mellomlagres, skal denne perioden begrenses til et minimum. Flytting av trær skal ikke skje i perioden juni- september uten spesielle sikringstiltak og plan som skal være godkjent av Teknisk drift.

Trærne har behov for vanning under hele byggeprosessen.

Trær som er plantet i områder med høy aktivitet, skal beskyttes i etableringsfasen. Ev.sette opp sperringer rundt, tilsvarende trekronen, for å ivareta rotsonen, hindre stammeskader eller komprimering av vekstmediet. Trær av en betydelig alder, trenger større sikringsareal enn dryppsonen. Slike trær skal evalueres og dokumenteres av trepleier, før det graves rundt for å sikre at næringsrøtter ikke blir skadet.

Ved mottak av trær til anlegg, skal det fylles ut en sjekkliste for å kvalitetssikre at trærne er i henhold til beskrivelse, friske skade- og sykdomsfrie. Sjekklisten skal ligge ved sluttdokumentasjonen til byggherre.



Utearealer ved skoler og barnehager

Grøntanlegg på utomhusarealer ved skoler og barnehager vil ha en hard slitasje året rundt. Her kreves at det skal benyttes herdig plantemateriale med stor evne til fornyelse. I nærheten av områder med høy aktivitet, prioriteres tette og robuste vekster.

Planter skal plasseres i større felt skjermet med en innramming med opphevet kant. Plassering av ferdselslinjer over beplantede området må være begrunnet.

Det skal etableres utekraner for tilkobling av vanningssystem.



Vekstjord/ Jord

Vekstjord/ anleggsjord skal være fri for ugras og planterøtter. Det skal ikke brukes råvarer som kan inneholde rotugras eller ugrasfrø og sammensetningen skal være tilpasset grunnforhold og aktuell vegetasjon.



Jord til bruk i grøntanlegg:

Ferdig gjødslet vekstjord skal holde en pH-verdi som gir optimale vekstforhold. Den optimale pH skal ligge mellom 6-7, da dette gir den beste tilgjengeligheten av næringsstoffer i jorden. Surjordsplanter som f.eks. Rhododendron, skal ha lavere pH.

Ved gjenbruk av stedlige masser skal det tas jordprøve for å sikre tilgjengelig næring for nyplanting. Før tilsåing av gras eller nedsetting av planter skal all vekstjord harves eller freses.

Ved bruk av nye masser, skal det foreligge FDV- dokumentasjon for jordsammensetningen og pH verdi.

Vekstjordlag for trær, busker og stauder skal deles inn i vekstjordlag og undergrunnsjord. Overgangen mellom disse to lagene skal blandes.



Krav til jord

Undergrunnsjord:

• Det skal benyttes morenemasse. Lagtykkelse: 40 cm, finstoffinnhold: 0-0,063 skal ikke overstige 8%. Morenemassen skal ikke inneholde humus.

Vekstjord for trær:

• Jordvolum må tilpasses det enkelte treslag, minimum 5 m2.
• Finstoffinnhold: 0-0,063 skal ikke overstige 12%
• Lagtykkelse: 40-60 cm
• Humusinnhold 8-10%

Vekstjordlag for busker:

• Lagtykkelse: 40 - 50 cm
• Finstoffinnhold: 0-0,063 skal ikke overstige 12%
• Humusinnhold 5-8%

Vekstjordlag for stauder:

• Finstoffinnhold: 0-0,063 skal ikke overstige 12%
• Lagtykkelse: 40-50 cm
• Humusinnhold 6 – 12%

Vekstjordlag for plen:

• Finstoffinnhold: 0-0,063 skal ikke overstige 6%
• Lagtykkelse: 30 cm
• Humusinnhold: 2-5 %

Vekstjordlag for grasbakke:

• Lagtykkelse: 8 cm
• Humusinnhold 1-3 %



Ugressbekjempelse

Det kreves 10 cm grovharpet hage/park kompost eller tilsvarende ugressbehandling for alle plantefelt.  Sprøyting eller bruk av kjemiske midler skal ikke forekomme.



Arrondering/ Planering

Terrengbehandling skal utføres på en slik måte at skjøtsel blir enklest mulig og at dette kan driftes med maskinelt utstyr.

I kupert terreng skal det etterstrebes myke linjer og overganger. Skråningsfot og topp skal være avrundet og overganger mellom ulike flater skal legges i  jevne linjer. Bratte skråninger, brå overganger og smale passasjer skal unngås.  Avslutning og arrondering mot eksisterende naturterreng skal være jevn og det skal foretas opprydning i eksisterende vegetasjon.

Skråninger skal tilrettelegges for maskinell skjøtsel. Det vil si at helningsgraden ikke skal overstige 10%. Ved brattere terreng skal det benyttes løsning som gir vedlikeholdsfri skråning som eksempelvis terrengmurer, beplantes med busker el.l.

Beplantning og bed i skrånninger skal etableres på en slik måte at erosjon ikke forekommer.



Rabatter

Rabatter som bare skal tilsås med gress vil ikke bli akseptert. Langs veg utenfor sentrumsområder skal det etableres grøft og ved/i sentrum skal rabatter beplantes med busker eller stauder.

Ved etablering av rabatter med beplantning, skal rabatten tilpasses ihht. krav om vokseplass. Beplantning skal ha god dekkevne, hurtigvoksende, hardføre, tørketolerante og tåle forurensing. Ved valg av planter skal det tas hensyn til SVV krav om sikt.

Rabatter som er smalere enn 60cm, skal steinsettes.

Rabatter på parkeringsplasser hvor det plantes trær, skal dekkes med dekorstein/rullestein eller kult. Gress eller busker skal ikke benyttes.  Valg av materiale avklares i planleggingsperioden med parkavdelingen i teknisk drift.



Grøntanlegg

Beplantning

Beplantning skal tilfredsstille krav i NS 4400 planteskolevarer. For øvrig skal plantemateriale være frisk, leveres uten skader eller symptomer på sopp, virus eller bakterieangrep.  Alle planter skal være i god vekst ved utplanting.

Det skal ikke benyttes busker/planter som er giftige, allergifremkallende eller ha stygge torner.

Utplanting i tidsrommet 20.juni-1.august skal unngås på grunn av at det i ikke er kapasitet i parkavdelingen for oppfølging og vanning.

Utplanting senere enn 15.september, skal avklares med parkavdelingen i teknisk drift.

Ved skoler og barnehager skal det velges planter som tåler nedtråkking, beskjæring og som robuste nok til å overleve hard bruk. Plantefelt skal plasseres slik at beplantning ikke blir ødelagt under daglig bruk av anlegget.

Ved skoler og barnehager skal det ikke plantes stauder som har pottestørrelse mindre enn 2l og busker skal være i god vekst for å sikre rask etablering av et utsatt nyanlegg.

Det skal ikke plantes trær som er mindre enn SO 14-16, uansett anleggstype.

Ved buskbeplantning skal det plantes forbant.

Det skal utarbeides kravspesifikasjoner for hver art og sort som skal benyttes.

Ved planting av trær i sentrumsområder, skal følgende vektlegges:

• Tilstrekkelig plass på vokseplassen. Treet skal kunne vokse uten å komme i konflikt med bygg, lysmaster o.l eller infrastrukturen i bakken.
• Ved etablering av trær i urbane miljøer, parkeringsplasser, veiareal og rabatter, skal det benyttes rotvennlig forsterkningslag som Silvacell el.l.
• Det skal tas hensyn til sikt og naboloven.
• Oppbinding av trær skal utføres umiddelbart etter planting. Det skal benyttes lav oppbinding eller jordanker. Oppbinding fjernes etter to år.

Valg av tretyper samt valg og oppbygning/etablering av voksested, størrelse, kronefasong og hardførhet,  spesielt bytrær, avklares i forkant med parkavdeingen, teknisk drift.



Plantehull for trær og busker

Plantehullets størrelse skal være stort nok slik at røtter kan fordeles fritt i plantehullet uten at røttene bøyes. På barrotsplanter skal røttene fordeles i alle retninger, vannrett og vertikaltbort fra plantens rothals. Organisk materiale skal ikke ligge dypere enn 60 cm for å unngå anaerobe forhold.

Plantehullets sider og bunn løsnes effektiv så fremtidig rotvekst ikke hindres.

Plantehullet skal være veldrenert. Som tommelfingerregel bør 10 l. vann kunne sive vekk fra et plantehull på maks to timer.



Plen/ gressareal

Grunnarbeidet skal være utføres slik at man unngår ujevnheter og variasjon i gressmatten. Det skal velges gressblanding som er robust.

Ferdig dyrket gress skal være tett og fri for ugras, ha godt utviklet rotsystem,  gjennomgått 2 vekstsesonger og være i god vekst før legging. Det skal ikke være mer enn 3 dager mellom skjæring og legging av gresset. Gressrullene skal ikke uttsettes for tørking.

På arealer som er smalere enn 60cm, skal det ikke etableres gress.



Tilgang på vann/ vanningssystem

Det skal tilrettelegges vanning i etableringsfasen og perioder med ekstrem tørke.

Det skal videre etableres permanente vanningssystem i staudebed o.l. Med permanente system menes dryppvanning, tilgjengelig kran for tilkobling av vannspreder eller nedgravd vanningssystem.



Håndtering av fremmede arter

Entreprenør skal utarbeide en plan for håndtering av fremmede arter dersom anleggsområdet har forekomster av dette. Spesielt viktig for å forhindre spredning ved gjenbruk av stedlige masser. Masser som kan innholde frø, røtter eller andre vegetative deler som potensielt kan gi spredning, skal håndteres som forurenset masse og skiftes. Eksempel på fremmede arter: Kjempespringfrø, Lupin, Kjempebjørnekjeks og Tromsøpalme.



Teknisk anlegg

Plassering av skilt og stolper

Plassering av trafikk skilt, ladestasjoner eller lysstolper, skal gjøres på en slik måte at det ikke er til hinder for daglig drift og skjøtsel.

Slike installasjoner skal plasseres i eller på fast dekke. Dette gir et estetisk helhetsinntrykk og begrenset skjøtsel til et minimum.

Ladestasjoner i smale rabatter, skal steinsettes og lysstolper skal utføres med en steinsatt kant rundt foten på stolpen.



Gangstier, kanter og overganger.

Gangstier i grøntanlegg skal dimensjoneres slik at disse kan kjøres på med bil/traktor. Det skal være avgrenset kant mellom plen/gressareal og grusganger/asfalt.

Gangstier i grøntanlegg skal planlegges slik at det er mulig å klippe plenen uten å krysse stien mange ganger. Gode og varige løsninger i overganger mellom gress, grus og plantebed er avgjørende for anleggets estetiske uttrykk og levealder.

Valg av type kant/overgang skal være tilpasset anlegget og formålet. Kanten skal være egnet til å holde planter og ulike masser på plass.

Kanter skal plasseres eller tilpasses slik at det er mulig å klippe inntil med vanlig sitteklipper.

Ved parkeringarealer skal det etableres høye kanter som hindrer biler i å parkere på plen eller i plantefelt.



Gjerder/ støyskjermer

Gjerder/støyskjermer skal plasseres slik at arealet kan skjøttes med maskinelt vedlikehold. Underkant gerde/støyskjerm skal være min. 10-15 cm over bakken. Dersom konstruksjonen må plasseres helt ned på bakken, skal det tilrettelegges for enkel skjøtsel med en steinkant eller asfalt.

Tilgang til områder som skal klippes/skjøttes skal være enkel. Alle portåpninger samt stier skal være dimensjonert og fremkommelig med sitteklipper og bil.



Lekeplasser

Lekeplasser skal bygges og utstyres  med lekeplassutstyr som er godkjent ihht «Forskrift om sikkerhet ved lekeplassutstyr» og Norsk standard EN-NS 1176 og 1177. Lekeplassutstyret skal ha høy kvalitet og en levetid på minimum 15år.



Møbler

Alle møbler skal være forankres til bakken, være vedlikeholdsfrie, ha lang levetid og ha fast dekke som underlag.

Eventuell fargekode, type behandling og reservedeler skal fremkomme i sluttdokumentasjonen som overleveres parkavdelingen, teknisk drift. (se dokumetasjon).



Sluttdokumentasjon og overtagelse av grøntanlegg



Overordenede krav til Teknisk drift sine retningslinjer
Språk	All sluttdokumentasjon skal være på norsk. Eventuelle avvik skal avklares med Teknisk drift avdeling for Park
Format	Sluttdokumentasjonene skal leveres digitalt til nedlastning zipfil I tillegg skal all sluttdokumentasjonene på leveransen leveres på papir – strukturert i 1 stk perm. Sluttdokumentasjonene skal være avgrenset til faktisk leveranse. Sluttdokumentasjonen skal være inndelt i mapper/hovedkapitler som angitt i punktene 1 til 15 nedenfor.
Innmålinger	Alle innmålinger skal være foretatt med GPS eller totalstasjon i referansesystemet EUREF89, sone 32 høydereferansesystem NN2000.
Innleveringsfrist	Sluttdokumentasjonene skal leveres inn senest 15 virkedager før overtakelse av anlegget. Denne leveransen skal være en komplett leveranse av all sluttdokumentasjon. Eventuelle tidligere innlevert delleveranser av sluttdokumentasjon skal gjentas. Ved delovertakelse av anleggsdeler skal sluttdokumentasjonen for det anlegget som skal overtas foreligge 15 virkedager før delovertakelse. Ved ibrukstakelse av anleggsdeler før overtakelse skal omfanget av delleveranse sluttdokumentasjon, og tidspunkt for denne delleveransen, avklares med teknisk drift avdeling Park.
Mottaker i kommunen	For prosjekter hvor Ringsaker kommune teknisk drift er byggherre, skal sluttdokumentasjon overlevers til prosjektleder.



Innlevering av FDV før overtagelse skal som et minium innholde det som etterspørres i punktene nedenfor, men er ikke begrenset til dette dersom anleggets omfang og art gjør at det er behov for ytteligere data knyttet til fremtidig forvaltning, drift og vedlikehold av anlegget
1	Overordnet beskrivelse av anlegget	Kort beskrivende tekst som angir anleggets innhold, omfang og beliggenheten Eventuelt fulgt av en plantegning eller snittegning eller kartskisse.
2	Entr.-og leverandøropplysninger	Navn og kontaktinformasjon på Entreprenør, underentreprenører og leverandører
3	Egenskapsdata	Ikke aktuelt
4	Bildedokumentasjon	Bilder i jpg-format Bildedokumentasjon av plantebed/ groper og rabatter med henvisning til den aktuelle plassering i anlegget.
5	Som bygget tegninger	Leveranse av som bygget tegninger av hele anlegget. Som bygget tegninger av plantefelt med liste over planter/busker/trær.
6	Kontrollresultater	Sjekklister ved mottak av planter, busker og trær.  Ved sikring av eksisterende trær skal det foreligge kopi av dokumentasjon utført av fagaperson/arborist fra oppfølgingen av sikringsplanen under hele anleggsperioden.
7	Erklæringer/sertifikater	Ikke aktuelt
8	Produktdatablader	Produktdatablad på overflatebehandlinger FDV/ produktdatablad for jordsammensetning i plantefelt. Frøblanding ved etablering av plen og datablad for ferdigplen. Datablad for gjødsel benyttet i anlegget. Produktdatablad på  rotforsterkningskasser dersom det er benyttet.
9	Monteringsanvisninger	Monteringsanvisning på aktuelt utstyr
10	Drift-/vedlikehold-/skjøtsel-/HMS- instruks og evt. kontrollskjemaer, reservedelsliste	Lekeplassutstyr, møbler eller andre installasjoner skal leveres med FDV/ produktinformasjon om hvor produktet er kjøpt, nettkode for maling/ beis, RAL-kode, delenummer, tilgjengelighet av reservedeler. For Kunstverk skal det leveres vedlikeholdsplan og informasjon om hvem som er kunstner. For lekeplasser skal det være utført en dokumentert, uavhengig tredjepartskontroll av lekeplassen fra autorisert kontrollør. Eventuelle feil og mangler skal utbedres, dokumenteres og ligge vedlagt rapporten. Dersom entreprenør skal ha skjøtsel i 3 år etter ferdigbefaring, skal entreprenør utarbeide skjøtseslplan for hele anlegget. Skjøtselsplanen skal foreligge ved ferdigbefaring og det skal rapporteres årlig etter hver sesong som regnes å være 1.oktober.
11	Opplæring	Opplæring/gjennomgang av driftspersonell på teknisk utstyr
12	Serviceavtaler	Vurdere behov for serviceavtale ut fra levert utstyr, avklares med Teknisk drift»
13	Tinglyste rettigheter	Ikke aktuelt
14	Avfallsplan, miljøkrav	Ikke aktuelt
15	Ferdigattest	Ferdigattest på levert anlegg Evt midlertidig brukstillatelse
Avvik		Avvik, feil og mangler i hht til denne kravspesifikasjonen som oppdages i anleggsfasen, ved overtagelse eller i garantitiden vil registreres i Teknisk Drift sitt kvalitetssystem og oversendes elektronisk til leverandør for behandling innen oppgitt frist.
