Disse reglene gjelder for graving og annet arbeid som berører kommunale veger med tilhørende side- og grøntarealer. Ved graving i annen kommunal, statlig eller privat grunn, riks -og fylkesveier skal ledningseier / entreprenøren søke om tillatelse til den enkelte forvalter eller grunneier. Kart med oversikt over kommunale veier merket fines på nettsiden:

Se oversiktskart over vegtyper i kommunen.

Hensikten med reglene er å sikre at alle kommunale veger, grøntanlegg og annen infrastruktur ikke blir påført skader eller kvalitetsmessige forringelser. Risiko og ulemper ved slike arbeider skal i størst mulig grad unngås. Reglene baserer på forskrift om saksbehandling og ansvar ved legging og flytting av ledninger over, under og langs offentlig veg (FOR-2013-10-08-1212) med veiledning og ledningsregistreringsforskriften (FOR-2020-12-18-2986) med veiledning. Der, hvor dette dokumentet ikke er tilstrekkelig, henvises det til forskrifter og avklaring med teknisk drift i Ringsaker kommune.

Gjennom dette regelverket ønsker Ringsaker kommune å legge til rette for en effektiv og skånsom gjennomføring av gravearbeidene, best mulig istandsetting etter graving i veger, parker og friområder og sørge for at gravearbeider ikke medfører fare eller unødvendige ulemper for trafikanter.

Disse retningslinjene gir opplysninger om hva en søknad skal inneholde og hvordan den skal innleveres. I tillegg gis informasjon om hvordan gravingen skal gjennomføres og hvilke krav som stilles, samt hvilket ansvar som påhviler den som gjennomfører gravearbeid. Vilkår for å ha kabler liggende i offentlig grunn er også beskrevet.

· Ringsaker kommune, teknisk drift er benevnt, vegholder.

· Reglene er bindende for ansvarlig utførende entreprenør og eventuelle underentreprenører.

· Graving eller annet arbeid på kommunal grunn må ikke settes i gang før grave- og arbeidstillatelse er gitt.

OBS

Ved lekkasje, kabelfeil eller ledningsbrudd hvor det er behov for akutt utbedring, skal Veitrafikksentralen varsles på telefon 175 umiddelbart.

Ringsaker kommune varsler på teknisk vakttelefon 975 52 350 umiddelbart.

Skriftlig søknad skal deretter sendes snarest mulig og senest påfølgende virkedag.

Entreprenøren må i slike tilfeller ha en godkjent generell arbeidsvarslingsplan.

Spørsmål kan rettes til:

Postmottak teknisk drift: postmtk@ringsaker.kommune.no

Teknisk vakttelefon 975 52 350

1. Søknad om gravetillatelse.

I Ringsaker kommune er det søknadsplikt for gravearbeider.

Entreprenører får tilgang til en web-basert database der elektronisk søknadsskjema kan fylles ut:

Ledningsportalen.no

· Reglene gjelder for all graving i kommunale vegarealer, park- og friområder.

· Kommunal veggrunn er all veggrunn i henhold til Vegloven § 1, og som er åpen for alminnelig ferdsel og vedlikeholdes av kommunen. Kommunal veggrunn omfatter i denne forbindelse også privat grunn som disponeres av kommunen til veg- og trafikkformål. Som veg regnes også fortau, snuplass, opplagsplasser, holdeplasser, bruer, grøntanlegg og annet som står i forbindelse med veg. Listen er ikke uttømmende.

· Ved arbeide på privat grunn som gjelder tilknytning til offentlig vann og/eller avløp, skal det også søkes om gravetillatelse.

1.1 Før sending av søknad om gravetillatelse skal det være:

a) Undersøkt hvilke anlegg som finnes på gravestedet. For eksempel:

· Fjernvarme

· Energi

· Tele, fiber og TV-kabelanlegg

· TV- kabelanlegg

· VA- ledninger og styringskabler for vannverk og renseanlegg (private, kommunale, interkommunale.)

· Signalkabler, detektorkabler og gatevarme

· Polygonpunkter/ fastmerker

· Parker og grøntområder

Retningslinjer og anvisninger som gis av de berørte parter skal følges!

2. Innhentet nærmere opplysninger og direktiver vedrørende anleggene og gravingen

3. Undersøkt om det er mulig å koordinere gravearbeidene med andre anleggseiere

4. Avklart om det på gravestedet finnes prioriterte kulturområder/kulturminner. Ved gravearbeider i disse områdene skal Fylkeskommunen v/samferdsel, kulturminner og plan varsles

5. Undersøkt om berørt området/ vegetasjon er fredet eller om det forekommer utvalgte naturtyper. I slike tilfeller må traseen omlegges. Der omlegging ikke er mulig, skal kommunens teknisk drift kontaktes.

6. Undersøkt om området er regulert, og om det er spesielle forhold som skal avklares. Evt. regulering kan inneholde opplysninger om punkt 4 og 5 over.

7. Undersøkt om det er det mistanke om forurenset grunn

8. Dersom du ønsker å gjennomføre et fysisk tiltak i et vassdrag krever det behandling og tillatelse etter flere lovverk. Informasjoner kan hentes på nettsiden:

https://www.statsforvalteren.no/innlandet/miljo-og-klima/vann/fysiske-inngrep-i-vassdrag/

Hvis du er usikker på hvem som skal ha søknad etter forskrift om fysiske tiltak i vassdrag, ta kontakt med enten fylkeskommunen eller Statsforvalteren for å avklare.

1.2 Innhold i søknad om gravearbeid

Søknaden om gravearbeid skal inneholde de opplysninger som vegmyndigheten trenger for sin behandling, herunder:

a) Opplysninger om entreprenør for gravearbeidet (navn, organisasjonsnummer, kontaktperson) og dokumentasjon på entreprenørens kompetanse. Det skal oppgis navn på kontaktperson som også kan kontaktes utenfor normal arbeidstid.

b) Kart med påtegnet ledningstrase og avgrensing av anleggsområdet.

c) Beskrivelse av ledningsanlegget, overdekning, hvilke masser som er tenkt brukt, utkiling mot tilstøtende veg- og sideareal etc. Planene skal være detaljerte og beskrivende for det arbeidet som skal utføres.

d) Rigging - plan som viser organisering av anleggsområdet.

e) Framdrift - tidsplan for gjennomføring av arbeidet.

f) Koordinering - plan som viser samhandling med andre arbeider i anleggsområdet.

g) Arbeidsvarslingsplan m/eventuell trafikkavviklingsplan også for myke trafikanter.

h) Avfall - plan for håndtering av avfall og masser fra anlegget.

i) Eventuelle andre planer som er nødvendig for vurdering av søknaden.

Det skal angis i søknaden om faste installasjoner blir berørt, tildekket eller fjernet i forbindelse med gravingen. Faste installasjoner er eksempelvis rekkverk, kummer, sluk, rør, kabler, ledninger, gatelys, signallys, skilt inklusive skiltoppsetningsutstyr, støyskjermer, leskur m.m. En nærmere beskrivelse av posisjonen, antallet, samt andre spesifikke opplysninger vedrørende installasjonen, skal angis i søknaden.

Søker er ansvarlig for å varsle berørte parter som beboere, forretninger, kollektivselskap, m.m. Varslingsform og varslingstidspunkt skal beskrives i søknaden.

1.3 Arbeidsvarsling

Før det igangsettes arbeid på offentlig veg, skal det foreligge arbeidsvarslingsplan (skiltplan, sikringsplan og nødvendige vedtak om bruk av trafikkreguleringer) som er godkjent av skiltmyndigheten. Statens vegvesen er skiltmyndighet for riks- og fylkesveger, og kommunen er skiltmyndighet for kommunale veger.

1.4 Unntak

For annet arbeid som kun medfører bruk av utstyr og innretninger på veggrunn (hen setting av containere, kraner og utstyr etc.), skal det kun leveres arbeidsvarslingsplan og/eller riggplan.

2. Generelle regler

2.1 Kvalifikasjoner

Entreprenører som skal utføre gravearbeid i kommunal grunn, må tilfredsstille gjeldende krav til erklæring for ansvarsrett etter plan- og bygningsloven.

Søker skal selv foreslå hvilken tiltaksklasse oppgaven skal plasseres i, og vegmyndigheten skal normalt legge søkerens forslag til grunn, med mindre forslaget er beheftet med feil.

Tiltaksklasse 1 omfatter, uavhengig av funksjon og fagområde, tiltak eller oppgaver av liten kompleksitet og vanskelighetsgrad, og der mangler eller feil ved tiltaket fører til mindre konsekvenser for helse, miljø og sikkerhet.

Tiltaksklasse 2 omfatter, uavhengig av funksjon og fagområde, tiltak eller oppgaver av

a) liten kompleksitet og vanskelighetsgrad, men der mangler eller feil kan føre til middels til store konsekvenser for helse, miljø og sikkerhet, eller

b) middels kompleksitet og vanskelighetsgrad, men der mangler eller feil kan føre til små til middels konsekvenser for helse, miljø og sikkerhet.

Tiltaksklasse 3 omfatter, uavhengig av funksjon og fagområde, tiltak eller oppgaver av

a) middels kompleksitet og vanskelighetsgrad, men der mangler eller feil kan føre til store konsekvenser for helse, miljø og sikkerhet, eller

b) stor kompleksitet og vanskelighetsgrad.»

For reparasjonsarbeider gjelder krav til tiltaksklasse 3.

Den som får grave- og arbeidstillatelse til graving / arbeid i kommunal veg, må selv ha eller kunne disponere det maskinelle utstyr som kreves for rask og riktig gjennomføring av gravearbeider etter disse regler og bestemmelser.

Ansvarshavende for skilting og sperring, samt stedsansvarlig og alle utførende jobb på arbeidsstedet må ha gjennomgått arbeidsvarslingskurs i henhold til reglene i Statens vegvesens Vegnormal N301 Arbeid på og ved veg.

Det samme gjelder kommunale etater/virksomheter med tilfredsstillende kompetanse innen fagområdet. Underentreprenører må ha samme kvalifikasjoner.

2.2 Ansvar

Entreprenør som er gitt gravetillatelse, er ansvarlig for hele arbeidet og for at reglene i disse retningslinjene følges. Det samme gjelder underentreprenørene som er engasjert for å utføre istandsetting eller andre delarbeider.

Entreprenøren skal ha ansvarsforsikring som dekker erstatningsansvar for eventuell skade entreprenøren eller hans underentreprenører påfører vegmyndigheten eller tredjemann i forbindelse med utførelsen av gravearbeidet. Underentreprenører skal ha tilsvarende forsikring.

2.3 Bankgaranti

Det kan i enkelte tilfeller kreves en egen bankgaranti som sikkerhet for at vegholder ikke får ekstraordinære utgifter som følge av gravearbeidet.

2.4 Merking av gravested

Navn og telefonnummer til entreprenøren skal hele tiden være tydelig angitt på gravested (infotavle/ banner/ på maskiner).

2.5 Luftstrekk

Ved all vegbygging skal nye kabelanlegg på veggrunn bygges som jordkabel. Det tillates som hovedregel ikke bygd nytt luftstrekk på veggrunn eller innenfor en avstand på 3 meter fra vegkant, som erstatning for eksisterende anlegg. Der det er eksisterende luftstrekk langs vegtraseen, skal dette tilstrebes lagt i bakken.

2.6 Graving i ny asfaltert veg

Det vil normalt ikke bli gitt gravetillatelse i gater / veger som er ny - eller re-asfaltert i løpet av de tre siste år.

2.7 Alternativ til graving

Vegholder kan kreve at gravefrie metoder i stedet for graving.

2.8 Microtrenching

Det vil normalt ikke bli gitt tillatelse for microtrenching.

2.9 Graving i perioder med frost, tele og snø

Graving i perioder med frost og tele kan pålegges ekstraordinære krav, grunnet økt fare for

setningsskader og dårligere kvalitet på istandsettingen. Dersom graving tillates i slike perioder, kan det stilles krav om midlertidig gjenfylling, for så å utføre permanent istandsetting

påfølgende vår, i henhold til de kvalitetskrav vegmyndigheten fastsetter. Ved graving i

perioder med frost og tele skal snø og is fjernes fra grøftetraséen, og det skal påses at snø

og is ikke kommer ned i grøften ved gjenfylling. Dette gjelder også for tilkjørte masser.

Entreprenørens ansvar for drift/vinterdrift av gravestedet inntil istandsetting eller midlertidig igjenfylling er utført, bør fremgå av tillatelsen.

2.10 Graving i grøntarealer og nær vegetasjon

Graving skal planlegges slik at en unngår inngrep i veg-rabatter med trær, samt parker og grøntarealer som er etablert i løpet av fem siste år.
Hvis det i spesielle tilfeller gis dispensasjon, vil det følge særskilte krav til utførelsen.
Ved gravinger i kommunale grøntarealer skal byggherre / entreprenør i rimelig tid forelegge planene for parkseksjonen teknisk drift til en gjennomgang av arbeidsutførelsen.
Det skal tas særlige hensyn slik at grøntanlegg innenfor vegområdet ikke skades.
Vegetasjon i umiddelbart nærhet til gravetrase skal gjerdes inn. Der det ikke er mulig å avsette areal til inngjerding skal beskyttes trestammer for mekaniske skader. Felling av trær skal avklares med parkseksjonen, teknisk drift. Grener på trær og busker skal ikke beskjæres/fjernes av andre enn kommunens grøntfaglig ansvarlige.
Om det gis tillatelse til kjøring i grøntanlegg, må det legges ut en tykk fiberduk med 15 cm subuslag, samt at vegetasjon skal beskyttes mot skader.
Fri lagte røtter må umiddelbart dekkes til mot sol og vind og eventuelt vannes. Innenfor dryppsonen for trær må grøftene fylles igjen med stedlige masser uten stein.
For øvrig tillates normalt ikke graving, kjøring eller massefylling i treets dryppsone + 5m. (Figur 1)

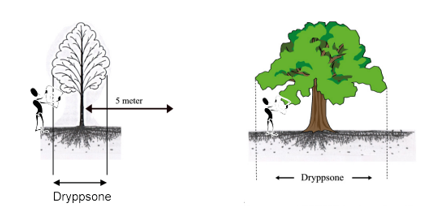

Figur 1Avstand fra trær til grøft, kjøretrase og lagringsplass for masser.

3. PLANLEGGING AV GRAVEARBEIDER

Søknad om gravearbeider skal skje via nettportalen. Svarfrist for søknaden er 3 uker. Behandlingstid for søknader om ledningstrase avhenger av prosjektets omfang og kompleksitet.

3.1 Fremdrift

Alle gravearbeider skal planlegges på en slik måte at tiden som medfører ulemper for trafikantene, blir kortest mulig. Dersom arbeidene pågår etter fastsatt sluttdato, kan vegholder forlange tilbakefylling av grøfter for å redusere ulempene. Dersom gravingen består av lange eller mange enkeltgravinger, vil istandsettingsarbeidene kreves utført fortløpende uavhengig av om hele arbeidet er avsluttet eller ikke.

3.2 Dokumentasjon og varsling

Gravetillatelse består av to del: Gravesøknad og arbeidsvarsling.

Entreprenøren varsler politiet, brannvesenet, busselskaper, ambulanse og taxi og brøytetjenesten (vinterstid).

Politi/vegholder vil godkjenne eller justere varslingsplanen og om nødvendig fatte skiltvedtak.

3.3 Hensyn til omgivelsene

Om nødvendig kan vegholder forlange utvidelse eller omlegging av vegen, eller det kan forlanges egen sikret fotgjenger-passasje forbi arbeidsstedet eller atkomst til bygninger langs vegen. Vegholder kan fastsette til hvilke tider av døgnet det tillates å arbeide på stedet. Vegholder kan kreve at gravearbeid utføres utenom normal arbeidstid når hensynet til ferdsel og trafikkavvikling på vegen gjør det nødvendig. Entreprenøren må planlegge sitt arbeid slik at kravene i støyforskriftene overholdes. Det kan stilles spesielle krav til støysvakt utstyr og redskap. Entreprenøren må selv sørge for eventuell dispensasjon fra støyforskriftene og ved nattarbeid.

3.4 Tidspunkt for oppstart og avslutning

Vegholder godkjenner når gravearbeidet kan startes, og når arbeidet skal være avsluttet. Vegholder kan gi pålegg om at arbeidet må utføres samtidig eller koordineres med annet arbeid på en vegstrekning. Teknisk drift skal varsles senest 2 dager før oppstart og senest 2 dager etter avslutting.

3.5 Dokumentasjon før oppstart

Gravestedet skal dokumenteres med bilder for å sikre bevis for opprinnelig tilstand.

3.6 Kontroll av gravetillatelse

Gravetillatelse og godkjent varslingsplan / skiltplan skal oppbevares på gravestedet og forevises på forlangende til vegholders representant eller politiet.

3.7 Trafikkavvikling

Dersom trafikken skal opprettholdes forbi arbeidsstedet, må entreprenøren utføre renhold, snørydding og strøing av kjørebane og fortau hvis gravearbeidet medfører at vegholders rutiner ikke kan benyttes. Entreprenøren skal iverksette varslingsplanen, og har vedlikeholdsansvar for skilt og sperringer så lenge arbeidet pågår og til jobben er ferdigstilt. Det skal tas spesielt hensyn til forgjengere/myke trafikanter.

3.8 Forsøpling / tilgrising

Forurensing som skyldes aktivitet i forbindelse med gravearbeidene er uten unntak entreprenørens ansvar. Dersom det ikke er tilfredsstillende rydding og renhold og entreprenøren ikke retter seg etter pålegg fra vegholder, kan vegholder utføre dette for entreprenørens regning.

3.9 Kabler, ledninger og andre innretninger

Kabel- og ledningsetatenes krav til påvisning skal følges. Den som er ansvarlig for gravingen plikter å skaffe seg nødvendige opplysninger om kabler, fjernvarme, vann- og avløpsledninger eller andre innretninger (varmekabler, signalkabler, styringskabler, TV-kabler, polygonpunkt, skilt o.l.).

3.10 Vann- og avløpsledninger

Når kommunale vann- og avløpsledninger berøres, skal planene forelegges teknisk drift. Signalkabler for vannverk / renseanlegg må påvises.

3.11 Graving utført av kabeleiere

Alle kabeleiere - energiselskaper, teleselskaper og andre kabelselskaper skal samordne sine anlegg og benytte samme kabel trase. Ved kryssing av hovedveger skal det alltid legges ned minst en 160mm trekkrør ekstra for å unngå oppgraving senere. Slike tilfeller avtales nærmere med teknisk drift før utførelse.

3.12 Graving på grunn av lekkasje eller kabelfeil

Dersom graving på grunn av vannlekkasje, kabelfeil eller ledningsbrudd må foretas omgående, skal dette straks meldes muntlig til vegholder. Søknad om grave- og arbeidstillatelse skal leveres til vegholder i normal arbeidstid, og senest påfølgende dag.

3.13 Vannbåren eller elektrisk gatevarme

I områder hvor det er lagt ned vannbåren eller elektrisk varmesystem, plikter entreprenøren å skaffe tegninger som viser hvor rørene eller kabler ligger. Regler for arbeid i slike arealer beskrevet i eget punkt, se kapitel 5.10

3.14 Flytting av kabler

Om det av hensyn til utførelse av nødvendige arbeider på kommunens veger eller vann- og avløpsledninger skal eier av kabelanlegg bekoste flyttingen. Flyttet ledninger skal stedfestes i henhold til ledningsregistreringsforskriften.

3.15 Innbyrdes plassering av anleggsdeler i veg

Det vises til håndbok N100, veg og gateutforming. Tillatelse etter vegloven §32 vil normalt bli gitt utfra framlagt plan for anlegget som er samordnet mellom ledningseierne. Innbyrdes avstand mellom anleggsdelene skal være iht. gjeldende sikkerhetskrav.

4 UTFØRELSE AV GRAVEARBEIDER

4.1 Beskyttelse av omkringliggende asfalt

Før graving starter, skal asfalten skjæres min. 30 cm utenfor antatt topp grøftekant og parallelt med denne, slik at asfaltdekke utenfor gravingen ikke undergraves og skades. Utstyr eller redskap som kan skade asfalten, må ikke komme i direkte kontakt med asfaltdekke utenfor gravestedet. Dette gjelder f eks. beltegående maskiner og maskiner med støttelabber. Dersom slikt utstyr blir brukt, må spesielle beskyttelsestiltak settes i verk, f. eks. lemmer eller gummilabber. Dersom asfalten utenfor gravingen er påført skade, vil arealet bli oppmålt i det totale arealet og det vil bli forlangt fullverdig reparasjon etter spesifikasjoner fra vegholder.

4.2 Sikring mot ras

Entreprenøren har ansvaret for at grøfteprofilen utformes slik at ras unngås og hensynet til arbeidssikring ivaretas i henhold til gjeldene bestemmelser. Dette gjelder også sikkerheten for all trafikk ved gravestedet.

4.3 Lagring av utgravde masser

Utgravde masser skal ikke lagres på asfaltert vegbane uten at det foretas særskilte tiltak. Gravemasser skal ikke være til hinder for den øvrige trafikken eller gående. Kantstein, brostein av naturstein og heller av betong eller naturstein og andre masser skal legges i depot utenfor vegbanen. Masser som ikke skal gjenbrukes på gravestedet er entreprenørens ansvar å transportere til godkjent deponi. Asfaltflak og freste asfaltmasser skal sorteres for seg, og transporteres til godkjent lagerplass for slike materialer.

4.4 Stempling / spunt

Evt. stempling / spunt skal utføres slik at det ikke oppstår setninger mellom stempling / spunt og veg oppbyggingen. All spunting og stempling må tilbakefylles med komprimerbare masser og komprimeres.

Spunt og stemplinger må fjernes forsiktig slik at tilstøtende grunn ikke setter seg eller ras forekommer. Dersom spunt må bli stående på grunn av fare for setningsskader eller utglidninger, skal den avspennes og kappes minimum 1,0 meter under ferdig veg. Dersom spunt eller stempling blir stående igjen, skal dette opplyses på egenkontroll – skjema og stedfestes. Tre stemplinger må fjernes helt.

4.5 Kjøreplater

Ved graving av tversgående grøfter og områder i eller inntil kollektivområder og hovedveger med stor trafikk kan kjøreplater benyttes etter spesiell avtale med vegholder.

Når det brukes kjøreplater, skal følgende betingelser være oppfylt:

· Kjøre plater skal være dimensjonert for BK10.

· Entreprenøren skal ha kjøreplater lett tilgjengelig.

· Platene skal være ferdig utlagt innen én time etter at dette blir forlangt av vegholder eller politiet.

· Kjøreplatene skal ha friksjonsbelegg, tilsvarende vegdekke som ellers på vegstrekningen.

· Kjøreplater skal alltid freses/graves ned i eksisterende dekke. Anleggsflaten på hver side skal være min 0,5 m. Topp kjøreplater skal ha samme høyde som det øvrige vegdekke.

· Benyttes kjøreplater på gangarealer skal det være solid rekkverk mot trafikk og grave grop. I enkelte tilfeller kan det kreves tungt sperremateriell mot trafikkert område (se Statens vegvesens håndbok N101)

Vegholder kan med øyeblikkelig virkning stoppe arbeidene dersom disse reglene ikke er fulgt.

4.6 Ledningsregistrering

· Eksisterende anlegg som avdekkes og flyttes

Når det avdekkes og flyttes ledninger skal den nye beliggenheten stedfestes etter krav fra ledningseier og dokumenteres med georefererte bilder. Stedfestingsdata, bilder og dokumentasjon skal leveres til den ansvarlige ledningseier.

· Eksisterende anlegg som avdekkes, men ikke flyttes

Når det avdekkes, men ikke flyttes kjente ledninger skal man levere dokumentasjon til den ansvarlige ledningseier på at disse ikke er flyttet. Georefererte bilder er tilstrekkelig. Avdekkes ukjente ledninger, skal disse stedfestes etter krav fra ledningseier og dokumenteres med georefererte bilder. Stedfestingsdata og/eller bilder skal leveres til den ansvarlige ledningseier

Ukjente ledninger - Eksisterende ledninger som avdekkes i forbindelse med et anleggsarbeid, og som det ikke er opplyst om i forbindelse med gravemelding. Som ukjente ledninger regnes også avdekkede ledninger som ligger så langt fra oppgitt posisjon at en ikke kan vite om det er den aktuelle ledningen.

5 Regler for tilbakefylling/reparasjon

Tilbakefylling av grøfter og reparasjon av vegareal skal utføres iht. Ringsaker kommunes retningslinjer for bygging og dimensjonering av kommunale veger og VA anlegg.

5.1 Tilbakefylling rundt ledninger og kabler

Lednings- og kabeletatene har egne regler for tilbakefylling rundt ledninger og rør og over et visst nivå. Opp til dette nivået skal etatenes / selskapenes regler for tilbakefylling følges. Opplysningene i retningslinjene gjelder for tilbakefylling over det nivå som omfattes av lednings- og kabeletatenes regler. Forøvrig gjelder Ringsaker kommunes bestemmelser i retningslinjer for bygging og dimensjonering av kommunale veger og VA anlegg.

5.2 Bruk av oppgravd masse

Ved tilbakefylling av grøften skal de oppgravde massene brukes dersom de er egnet. Massene skal komprimeres som beskrevet i retningslinjene. Dersom dette ikke lar seg gjøre, skal det avtales med vegholder hvilke masser som kan benyttes. I vegens overbygning skal det alltid benyttes godkjente masser iht. Ringsaker kommunes retningslinjer.

5.3 Overdekning

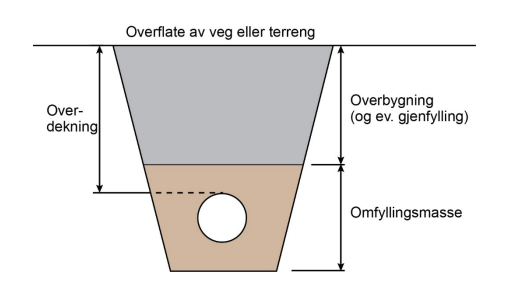

Figur 2 Definisjon av overdekning

· Minimum 60 cm overdekning for ledninger med utvendig diameter større enn 125 mm i fortau, gang- og sykkelveg og og kommunal veg, med årsdøgntrafikk (ÅDT) til og med 5000 kjt/døg

· Minimum 40 cm overdekning for ledninger med utvendig diameter til og med 125 mm og med mekaniske egenskaper som tilsier at det ikke er behov for tradisjonell omfyllingsmasse.

· Ledningstraséen skal mettes med masser som har tilsvarende bæreevne som forsterkningslaget.

· Minimum 40 cm overdekning innenfor 3 meter fra vegkant. OBS! Teoretisk tverrprofil for overvannsgrøft gjelder. (Retningslinjer for for kommunale veger og gater i Ringsaker kommune) Overdekningen tilpasses slik at det er mulig å etablere og drifte vanngrøfter uten å skade ledningene og berøre overdekning. Graving og istandsetting utføres slik at innspenningen ikke forringes. Figur 3 viser hvor ledninger kan plasseres under veg og terreng i ulike deler av vegens tverrprofil. Krav til overdekning i tverrprofilet varierer som beskrevet over.

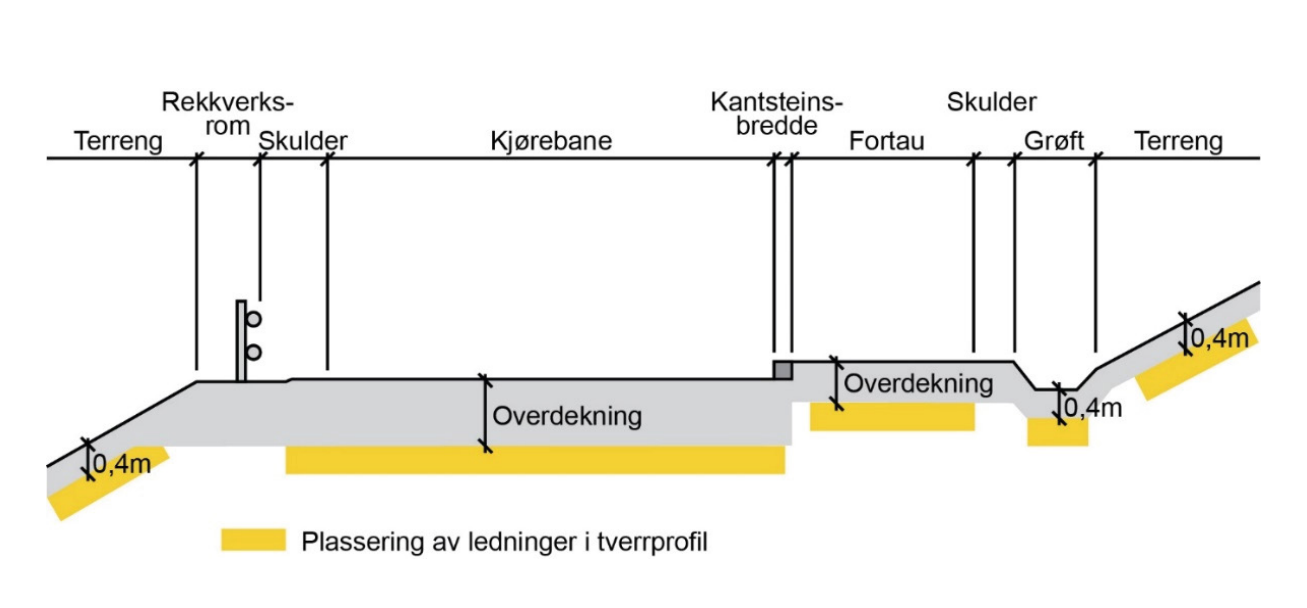

Figur 3 Overdekning og plassering av ledninger i tverrprofilet

5.4 Utkiling

· For kryssende grøfter der overdekningen er større eller lik 0,6 m og går dypere enn bærelaget, skal det utkiles på hver side av grøftekanten. Utkilingen skal ligge under bærelaget og bygges opp med forsterkningslagsmasser. Kravet til utkiling varierer avhengig av fartsgrensen og er vist i tabell 1. Figur 4 viser prinsippet for utkiling.

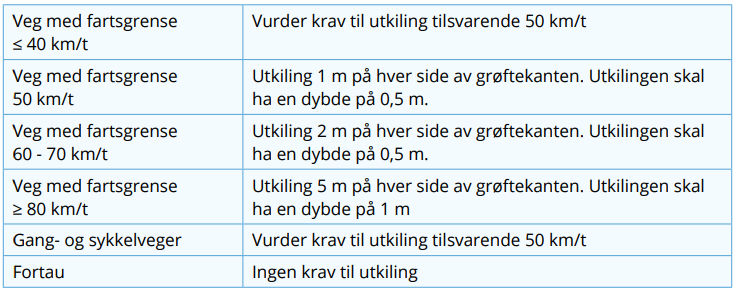

Tabell 1

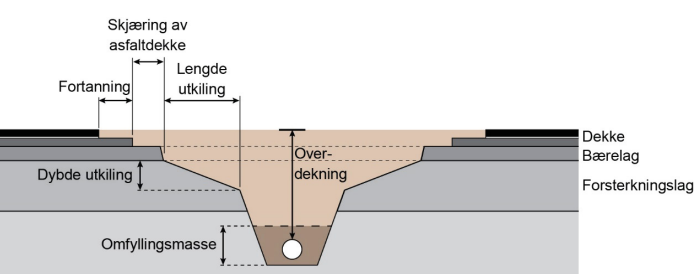

Figur 4 Utkiling for å hindre setninger ved kryssende grøfter.

· For langsgående grøfter der kravet til overdekning er større eller lik 0,6 m, skal det utkiles på hver side av grøftekanten når gravingen berører mer enn ett kjørefelt og ÅDT er over 5000. Kravet til utkiling for langsgående grøfter som berører mer enn ett kjørefelt er: • Utkiling 1 m på hver side av grøftekanten. • Utkilingen skal ha en dybde på 0,5 m. Utkilingen skal ligge under bærelaget og bygges opp med forsterkningslagsmasser

5.5 Utbedring av undergraving

Hvis vegdekke, kantstein m.m. er undergravd, skal overliggende masser skjæres og fjernes, slik at hele grøftetverrsnittet blir gjenfylt og komprimert i henhold til standard.

Hvis det skal graves nærmere kantstein enn 30 cm, må denne tas opp og settes på nytt. Grunnen til dette er at når man graver nærmere enn 30 cm blir komprimeringen rundt kantsteinen ødelagt og vil ikke bli liggende fint etter gravearbeidet.

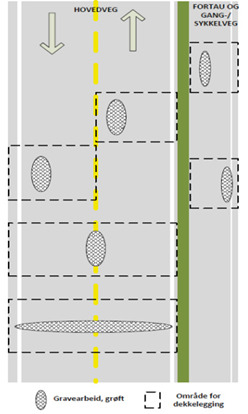

5.6 Skjæring og fresing av asfalt

Ved graving i asfaltert veg skal asfalten skjæres rett og jevnt 30 cm utenfor topp grøft. Vegholder kan kreve fresing ved store asfalttykkelser (større eller lik 6 cm).

Minste bredde på gjenstående asfalt:

· dersom avstanden fra renskåret asfaltkant til vertikalt hinder (husvegg, kantstein og lignende eller der reguleringslinje blir mindre enn 1.0 m) skal gammelt dekke fjernes og nytt dekke legges på hele arealet.

· dersom det er gravd mer enn 1/2 av vegbredden, skal hele vegbredden asfalteres.

· to gravesteder med mindre enn 3 m mellomrom skal asfalteres sammenhengende. Når det graves i fortau skal hele fortaus bredden asfalteres. Det samme gjelder for graving i gang- / sykkelveger, hele vegbredden skal asfalteres i hele gravingens lengde.

· Dersom det finnes en gammel asfaltskjøt nærmere gravearealet enn 5 meter, skal ny asfalt legges fram til denne skjøten.

Det skal ikke legges skjøter i hjulsporene. Ved reparasjon av langsgående grøft i veg, skal skjøtene mellom gammel og ny asfalt tilpasses til kjørefeltene slik at skjøtene ikke blir etablert i hjulsporene.

Figur 5

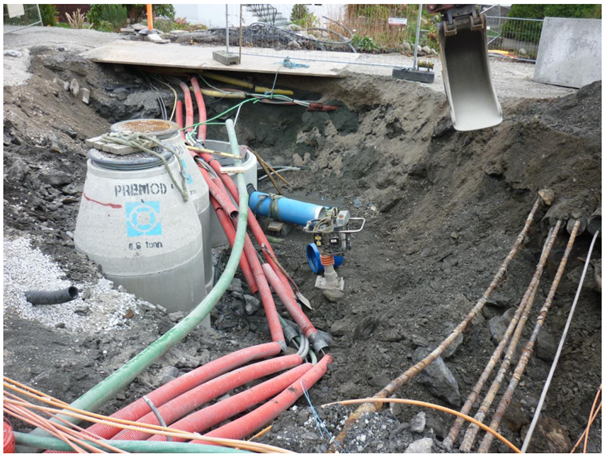

5.7 Komprimering

Tilbakefylling skal utføres og komprimeres lagvis i horisontale sjikt. Lagenes tykkelse avpasses etter komprimeringsmetode, se tabell 2.

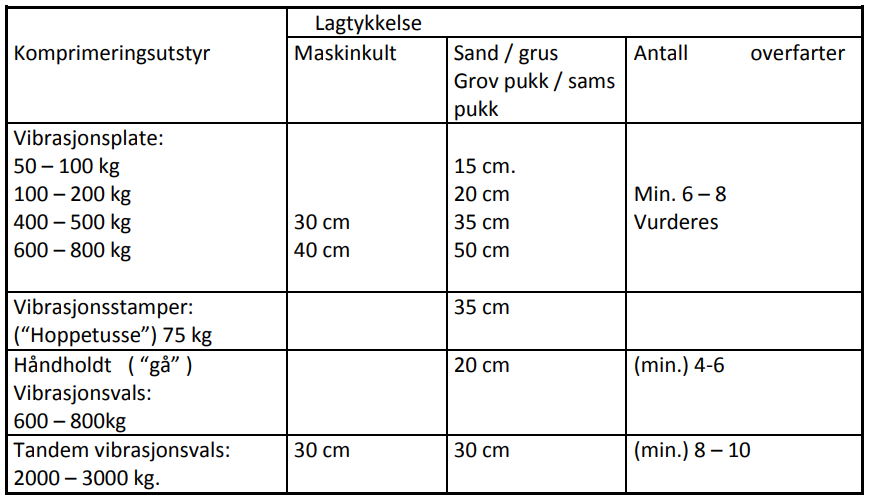

Tabell 2

Dersom annet utstyr og/ eller masser ønskes brukt, skal entreprenøren redegjøre for dette og utstyret /masser skal godkjennes av vegholders kontrollør.

Det er entreprenørens ansvar at det velges komprimeringsutstyr som ikke skader bygninger, etc.

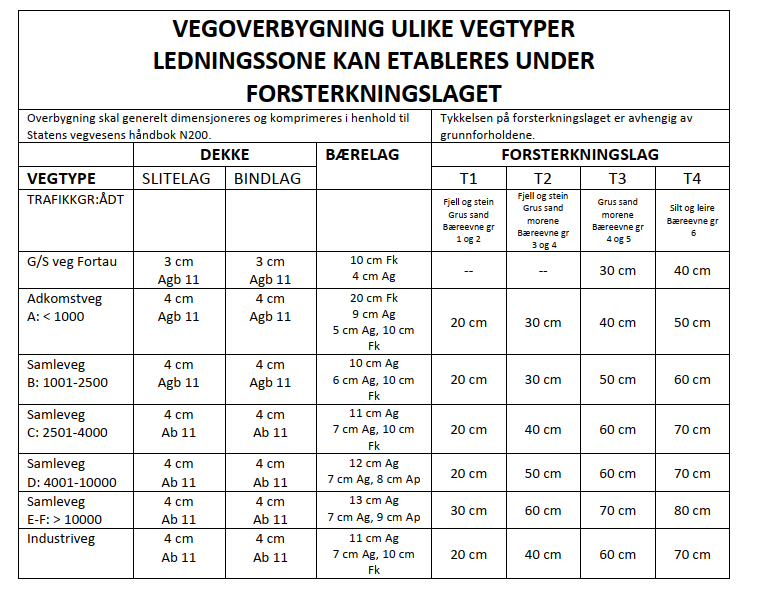

5.8 Regler for oppbygging av bærelag og vegdekke (slitelag/bindelag)

Entreprenør som skal utføre asfaltarbeider skal tilfredsstille gjeldende krav til erklæring for ansvarsrett i tiltaksklasse 3.

Asfalteringsarbeider etter graving skal utføres i henhold til kommunens dimensjoneringstabell for veg overbygninger (tabell 3) og SVV Vegnormal N200.

Tabell 3

5.9 Regler for reetablering av fartsdempere

Fartsdempere som fjernes ved graving skal reetableres umiddelbart etter/ved at asfalteringen er utført.

5.10 Regler for graving / istandsetting av områder med gatevarme

Dersom det skal graves nærmere enn 1,0 m fra gatevarmerør eller varmekabler, skal arbeidene utføres som håndarbeid. Ved bruk av annet redskap skal dette avtales med vegholder.

Etter avsluttet arbeid skal oppbygging av underlag for gatevarmerør og varmekabler utføres. Omfylling og belegning skal være som før arbeidene startet.

Dersom det oppstår skade på gatevarmerør eller varmekabler skal vegholder varsles. Entreprenør som skal reparere skaden må kunne dokumentere at han har utført slike arbeider tidligere. Tegninger med innmåling over skaden skal umiddelbart oversendes vegholder. Kostnader som vegholder måtte få i samband med slike arbeider blir fakturert entreprenøren direkte.

6 Varsling / kontroll / besikting

6.1 Varsling

Ved forsinkelse skal vegholder varsles dersom arbeidene ikke kommer i gang til fastsatt tid. Angitt sluttdato på gravetillatelsen innebærer at alle arbeider skal være avsluttet på gravestedet. Er det ikke søkt forlengelse på gravetillatelsen innen angitt sluttdato, vil nytt behandlingsgebyr ved forlengelse bli belastet entreprenøren etter gjeldende sats.

Før tilbakefylling skal vegholder varsles for å drøfte alternative løsninger, dersom det er påkrevd på grunn av stedlige problemer. Slikt varsel fratar ikke entreprenøren ansvaret på gravestedet.

Hvis et gravearbeid berører andre etaters anlegg (el-kabler, telekabler, signalkabler, polygonpunkt, trær m v), skal de respektive etater selv kontrollere sine anlegg. Ansvarlig entreprenør varsler disse.

Dersom entreprenøren forsømmer sin varslingsplikt, kan han bli nektet å utføre gravearbeider i kommunens gate- / vegnett og / eller øvrige arealer.

6.2 Pålagte tiltak

Tiltak som vegholders kontrollør eller politiet pålegger entreprenøren og som gjelder trafikkavvikling og / eller trafikksikkerhet eller andre tiltak som pålegges for at farlige forhold ikke skal oppstå, skal utføres omgående.

Dersom ikke tiltakene er utført innen fastsatte frister, kan vegholder uten nærmere varsel bestille arbeidene utført, av andre, for entreprenørens regning.

6.3 Arbeid i strid med godkjent gravetillatelse

Arbeid som skjer i strid med godkjent gravetillatelse kan stanses av vegmyndigheten eller av politiet inntil de nødvendige sikringstiltak er gjennomført. På tilsvarende måte kan arbeidet stanses av skiltmyndighet eller politi dersom sikring og skilting kan utgjøre en fare. Videre kan arbeidet stanses dersom varsling eller sikring ikke er utført i henhold til godkjent plan eller andre forhold og dette skaper vesentlige ulemper for trafikkavviklingen.

7 Garanti / erstatninger

7.1 Skader under arbeidet

Fra arbeid blir satt i gang på gravestedet og til reparasjonsarbeidene er ferdig utført og godkjent, har entreprenøren ansvaret for tiltaket. Skader som trafikanter eller andre måtte bli påført på gravestedet pga. mangelfull skilting, avsperring eller annet er entreprenørens ansvar, jamfør også krav til ansvarsforsikring.

7.2 Senskader

Dersom det i løpet av 5 år etter at reparasjonsarbeidene er avsluttet oppstår skader, setninger eller andre ting som kan føres tilbake til mangelfullt arbeid fra entreprenøren side, vil vegholder kreve at skadene utbedres innen en bestemt frist. Dersom skaden ikke blir utbedret innen fristen, vil vegholder bestille utbedring fra andre. Kostnaden for dette vil da i sin helhet bli belastet den som ifølge gravemeldingen står som ansvarlig for gravearbeidene.

8 Kvalitet, toleransekrav

Ved ny asfaltering skal dekket ha en jevnhet som er i samsvar med vegnormalen for kommunen og SVV Vegnormal N200. Det vil si at målt med 3 m. lang rettholt i vegens lengderetning skal maksimum ujevnhet være mindre enn 6 millimeter. Krav til jevnhet gjelder også for skjøter. Dersom setningene etter ett til to år er inntil 15 millimeter vil det kreves reparasjon av gravestedet. Når asfalten har en tykkelse på over 6cm freses det ned til halv tykkelse før det legges nytt dekke. Når asfalttykkelsen er under 6cm skal all asfalt på gravestedet fjernes helt før det legges ny asfalt. Når setningen er større enn 15 millimeter må asfalten fjernes og gravestedet komprimeres godt før det asfalteres på nytt. Ved store setninger vil det bli vurdert om alle massene må skiftes ut og komprimeres lagvis i henhold til retningslinjene.

I grønne områder (veg parker etc.) skal planter og grassorter ha en tilnærmet lik standard som øvrig vegetasjon. Planter og busker skal i løpet av garantitiden kunne vise en synlig vekst og frodighet.

9 Innmåling, NVDB

Innmåling av kommunale og private ledninger, rør og kummer skal utføres i henhold til kommunens krav til innmåling: Krav til innmåling.

Innmåling av andre ledninger skal utføres i henhold til ledningseier krav / ledningsregistreringsforskriften.

Veg og veg objekter skal registreres i henhold til «Krav til verdigvegsdata fra entreprenør» Krav til ferdigvegsdata fra entreprenør 2022

10 Ferdigmelding, kontroll av utført arbeid

Ved arbeidets slutt skal entreprenøren oversende gravetillatelsen med utfylt ferdigmelding, som bygget dokumentasjon egenkontrollskjema, innmålinger og eventuelle tegninger via nettportalen. Entreprenøren skal sammen med kommunens kontrollør måle opp reparasjonsarealet og sende gravetillatelsen med utfylt ferdigmelding. Ferdigmelding med relevant dokumentasjon skal alltid sendes til kommunen senest 14 dager etter at arbeidet er ferdig. Unnlatelse kan medføre at entreprenøren senere blir nektet gravetillatelser.

Ved større gravinger og ombygginger som medfører oppbygging av ny veg overbygging i hele vegens bredde, skal det innkalles til ferdigbefaring.

11 Gebyr

Ved et hvert gravearbeid på kommunale veger og plasser skal det betales et behandlings- og forringelsesgebyr til vegholder. Gebyret er fastsatt for å dekke utgifter til saksbehandling, administrasjon, forringelse av veger og kontroll av gravearbeidene. Behandlingsgebyret gjelder pr.

gravemelding / sak.

Veger der hvor graving og ombygging av vegen medfører oppbygging av ny overbygging i hele vegens bredde, betales det ikke forringelsesgebyr når utstrekningen er over 100 m eller er et kvartal.

Forringelsesgebyr innkreves med bakgrunn i ferdigmeldingen.

Har ikke kommunen mottatt ferdigmelding innen 14 dager etter angitt sluttdato, vil entreprenøren bli belastet med 10 % forhøyet gebyr.

Forfatter:	Wojciech Bubrzycki (Ingeniør)
Godkjent av:	Mari Østvold (Rådgiver)
Dokumentadministrator:	Mari Østvold (Rådgiver)
Dokument-ID:	7805
Gyldig fra:	09.04.2026
Revisjonsfrist:	09.04.2027

Retningslinjer for gravearbeider i offentlige veger, parker og friområder.

5.10 Regler for graving / istandsetting av områder med gatevarme

Revisjonskommentar
